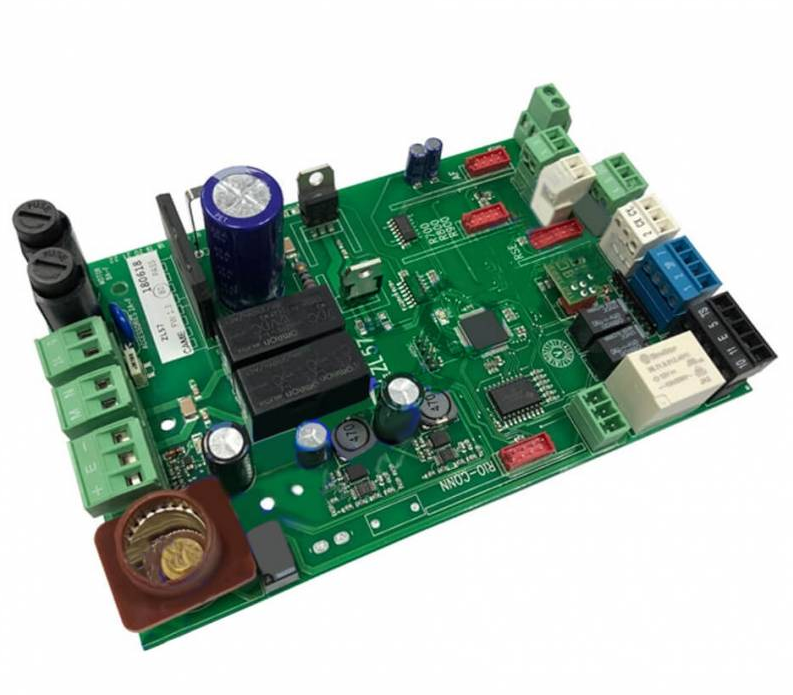

Installer votre carte.

• IL EST IMPERATIF DE COUPER L'ALIMENTATION ELECTRIQUE DE VOTRE PORTAIL AVANT TOUTE INTERVENTION.

• Nous vous conseillons de photographier précisément vos différents câblages ou de les repérer avant tout démontage.

• La quasi totalité des cartes de commandes CAME possèdent des connecteurs enfichables, inutile de débrancher vos fils, retirer simplement les connecteurs.

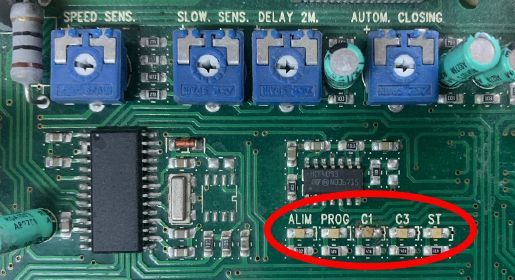

• La quasi totalité des cartes de commandes CAME possèdent une LED "ALIM" ou "PWR". Cette led doit s'allumer à la mise sous tension de votre carte. Dans le cas contraire vérifier votre transformateur / faisceau / fusibles. CF aide ci dessous et notice de votre installation.



• Si un code défaut s'affiche ou si la ou les LED ROUGE / D1 / D2 / D3 / C1/ C3 / C7 /C8 / CY / CX / ST / STOP / PROG s'allument ou clignotent, votre portail est surement en erreur ( cellules de sécurités, bouton stop, mauvais configuration ) ce référer à l'aide ci dessous et notice de votre carte.

2

Carte radio.

• IL EST IMPERATIF DE COUPER L'ALIMENTATION ELECTRIQUE AVANT TOUTE MANIPULATION DE LA CARTE RADIO SOUS PEINE DE DETRUIRE LA CARTE DE COMMANDE

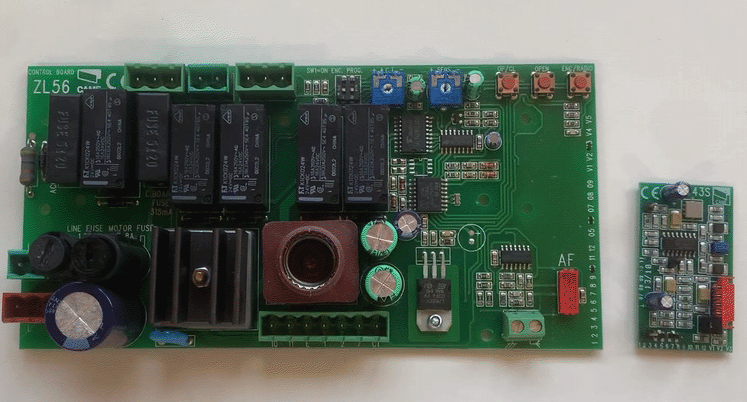

• La carte radio ( AF43S ou AF868 ) permet de décoder le signal de vos télécommandes. Vous devez installer votre carte radio sur la nouvelle carte, prise de couleur ROUGE marquée AF ( montage et démontage hors tension ).

• Dans le cas d'une carte neuve, reconditionnée ou d'un forfait de réparation, il est impératif de placer votre carte radio sur votre carte de commande puis d'enregistrer vos télécommandes.

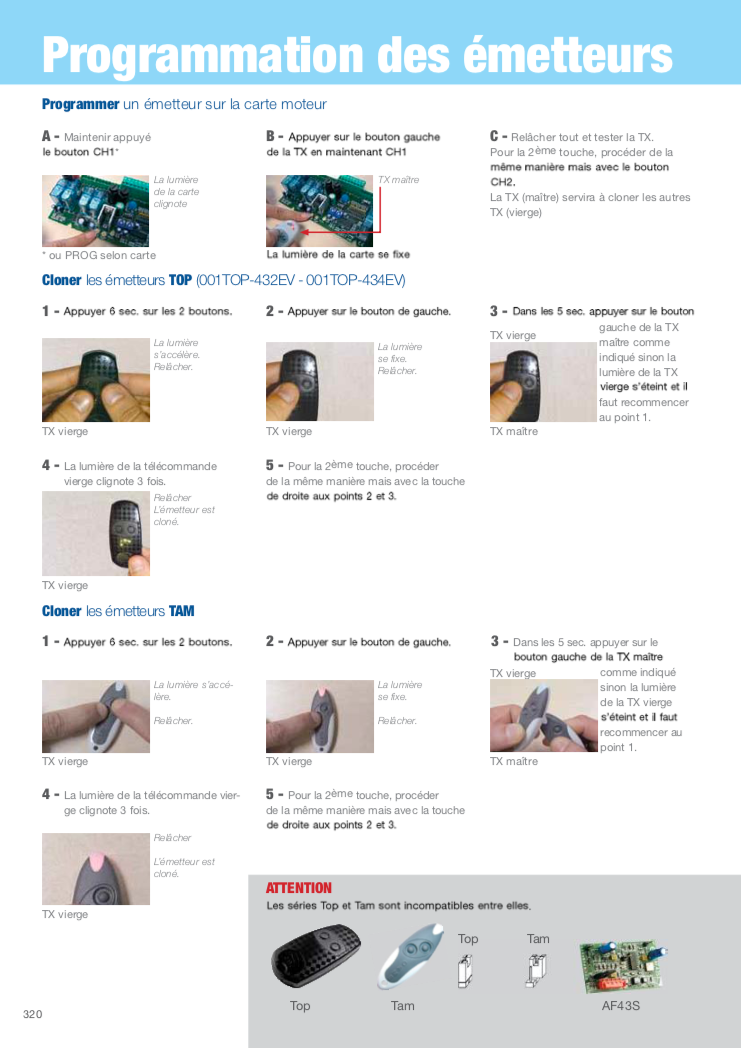

• Pour ce faire : Maintenez le bouton CH1( ou PROG ) + bouton de la télécommande à programmer. La led doit passer fixe. CF Notice. Attention ces cartes ne peuvent apprendre que deux code radio différents, si vous avez plusieurs télécommandes, vous devez les dupliquer entre-elles.

Ou

• Carte avec afficheur : Menu U1  ( insertion nouvel utilisateur ) + bouton de la télécommande à programmer. CF Notice.

3

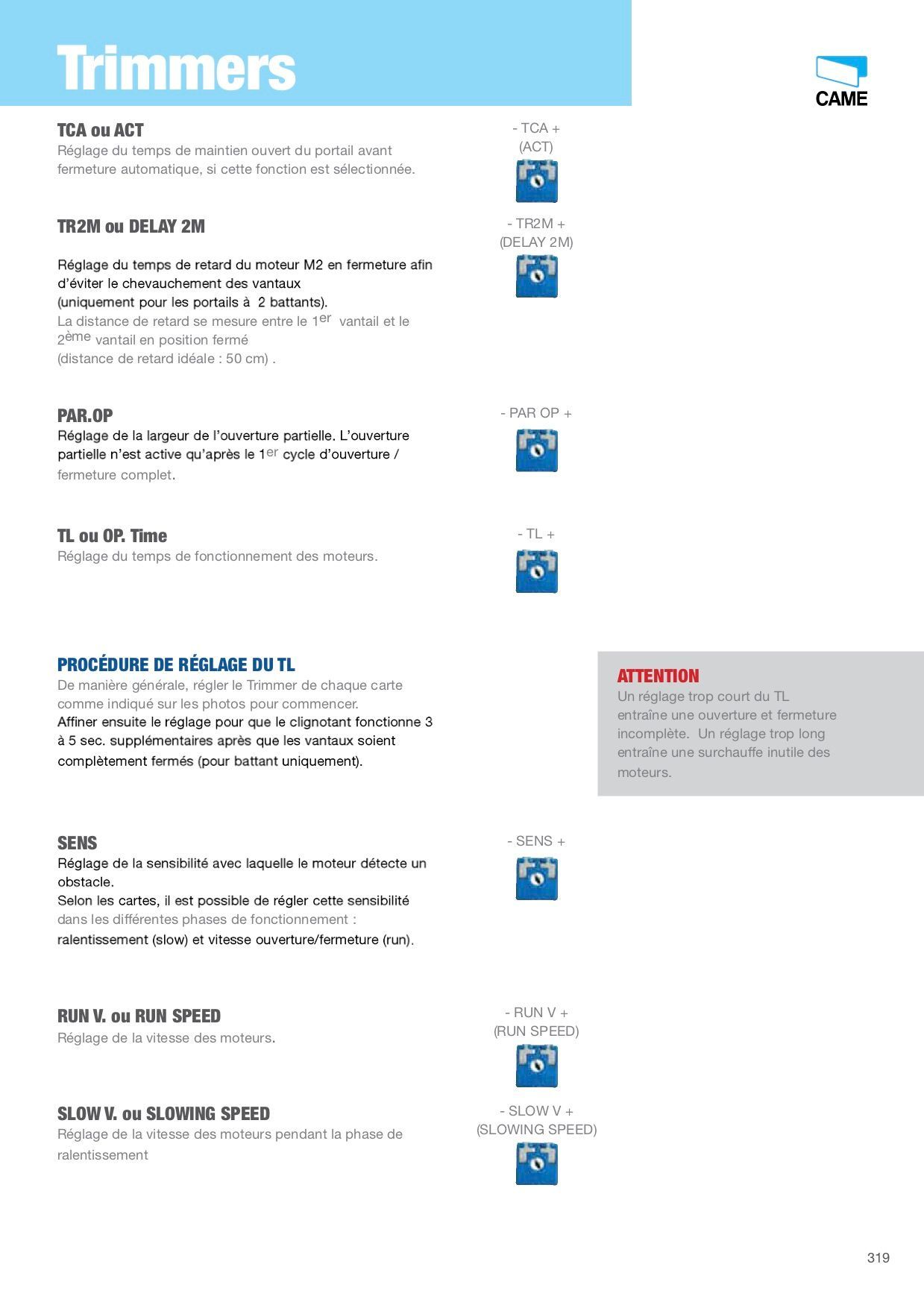

Apprentissage de la course

• Pour les cartes ZBX74-78 il est nécéssaire d'apprendre la course de votre portail à votre carte. Placer votre portail à mi-course. Placer les micro interrupteurs 4 / 7 / 8 / 9 sur ON et rester appuyer 3 secondes sur CH1  => Le portail effectue une manœuvre de fermeture puis d'ouverture.
• Replacer les micro interrupteurs 4 / 7 / 8 / 9 sur OFF, votre portail est prêt à fonctionner.

• Pour les carte ZL90 il est nécéssaire d'effectuer l'apprentissage encodeur : Placer votre portail à mi-course en appuyant sur le bouton OPEN MOTORS puis appuyer sur le bouton SET UP pour lancer la procédure d'apprentissage => Le portail effectue vantail par vantail une fermeture puis une ouverture.

• Pour les cartes ZL65 et ZL92 il est nécéssaire d'effectuer plusieurs configurations >>
  Type moteur A1, Numéro des moteur F46, test des moteurs A2, apprentissage de la course A3. CF Notice.

• Pour les cartes ZM3E il est nécéssaire d'effectuer l'auto apprentissage de la course moteur >> Fonction ENCODEUR >> AUTO APPRENTISSAGE. CF Notice.

4

Carte avec MEMORY ROLL

• Vous pouvez charger votre configuration sur votre nouvelle carte ( si celle-ci a déjà été sauvegardée ) à l'aide de la MEMORY ROLL => Fonction F51 ( lecture carte mémoire). CF Notice.

• Ainsi tous vos anciens paramètres seront enregistrés sur votre nouvelle carte.

5

Installation termine !

• Félicitations votre installation est en service !

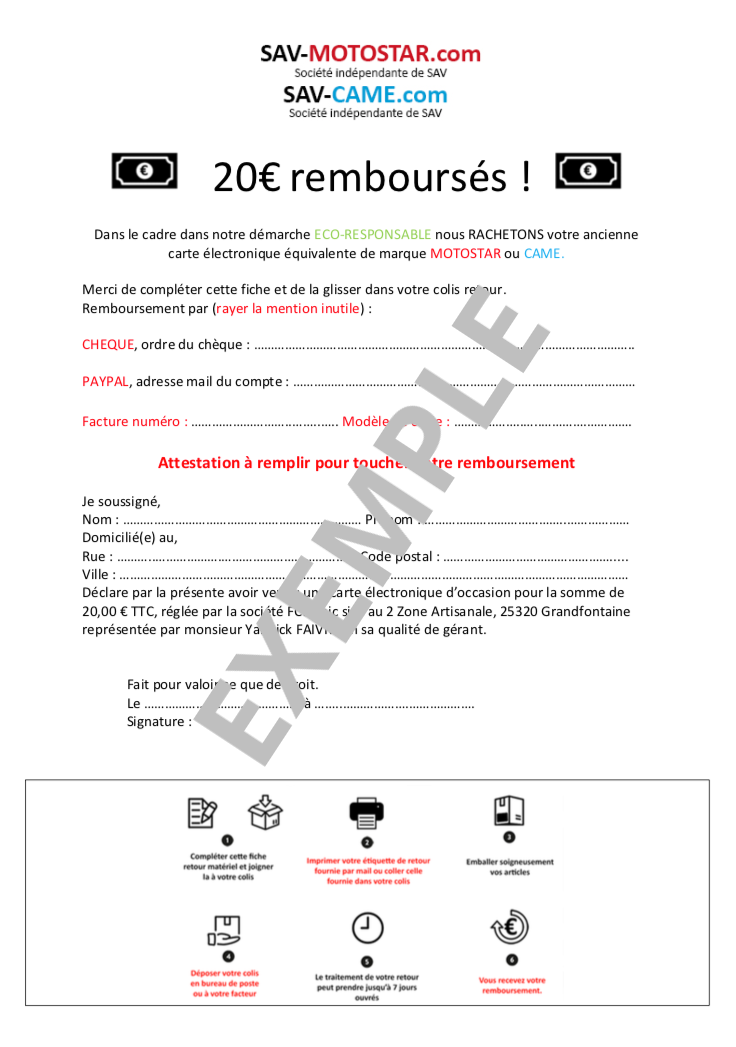

• Il ne vous reste plus qu'à replacer votre ancienne carte dans le colis (accompagnée de l'attestation de rachat dûment complétée ) ainsi vous recevrez votre remboursement.

6

Des difficultés ?

• Malgré ces conseils vous ne parvenez pas à faire fonctionner votre installation ? Vous pouvez consulter la rubrique d'aide ci-dessous et la notice de votre installation.
• Vous pouvez aussi nous contacter pour toute demande d'assistance.
